Frekvenciaváltó (STEADYPRES)

Ismertető

steady11

  • A STEADYPRES egy fordulatszámszabályzó, amelyet egy fázis (230 V AC) táplál, és egy és három fázisú váltakozó áramú motorok meghajtására szolgál.
  • A motor fordulatszámának szabályozásával a felhasználó által beállított állandó nyomásértéket biztosít a rendszerben.
  • A STEADYPRES folyamatosan ellenőrzi az elektromos (áramfelvétel) és üzemi értékeket (vízáram, nyomás), hogy megvédje a szivattyút a gyakori rendellenességektől (túláram, szárazon futás).
  • Működtethető önmagában, vagy párhuzamosan kötve más elektronikus vezérlő egységekkel (másik frekvenciaváltó, nyomás-, áramláskapcsoló).
  • A STEADYPRES alkalmazható minden típusú rendszerben, sőt már meglévő rendszerbe is beépíthető utólagosan. Leegyszerűsíti az új rendszerek tervezését, csökkenti a költségeket, mivel helyettesíthet olyan termékeket, mint: tágulási tartály, nyomás kapcsoló, speciális elektromos vezérlő panel és a visszacsapó szelep.
  • Szivattyút fokozatosan pörgeti fel, így meghosszabbítja a motor élettartalmát, és energia megtakarítást eredményez. Megszünteti az induláskor mérhető többszörös teljesítmény felvételt.
  • A STEADYPRES védi a kutat, mert fokozatosan növeli a vízkivételt.
  • Megszünteti a vízütést a hálózatban, mert lassan indítja-állítja le a szivattyút.



Gyártott verziók
Bemenő fázis Kimenő fázisok száma Teljesítmény (kW) Teljesítmény (HP) Áramfelvétel (A)
1 1 1,1 1,5 8,5
1 1 1,5 2 12
1 1 1,7 2,2 13
1 1 2,2 3 16
1 1 1,1 1,5 7
1 3 2,2 3 12

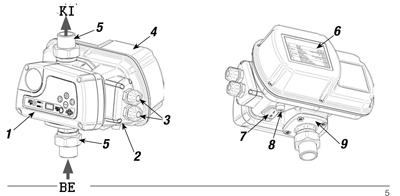

Felépítése:

1. Vezérlő egység
2. Eltávolítható elektromos csatlakozás
3. Tömszelence
4. Áramkör fedél
5. Hollenderes csatlakozás
6. Technikai adat tábla
7. Kapcsoló
8. Biztosíték
9. Visszacsapó szelep





Biztonsági előírások


Ez a szimbólum olyan meghibásodást jelöl, ami áramütés kockázatával jár.



felk
Ez a szimbólum olyan meghibásodást jelöl, ami sérülést okozhat.



Beüzemelés és használat előtt figyelmesen olvassa el ezt a leírást. A telepítést és karbantartást képzett szakembernek kell végezni, aki megfelelően, a szabványoknak megfelelően készíti el a amelyek a termék nem rendeltetésszerű használatából ered. A gyártó nem vállal felelősséget azokért a sérülésekért, amelyek a nem megfelelően képzett szakember által végzett javításokból ered, illetve a nem gyári alkatrészek használata miatt történik. A nem gyári alkatrészek használata a garancia azonnali megszűnését eredményezi.

Első beüzemelés:

Győződjünk meg róla, hogy:

  • Az elektromos hálózat nincs feszültség alatt.
  • Az elektromos hálózat, a szabványoknak megfelelően földelve van.

Szervizelés alatt:

Győződjünk meg róla, hogy:

  • A berendezés nincs nyomás alatt. (nyissunk ki egy csapot).
  • Az elektromos hálózat nincs feszültség alatt.

Mielőtt levennénk a frekvenciaváltó fedelét, illetve elkezdenénk szerelni azt, a rendszert le kell csatlakoztatni a fő áramforrásról, és várni kell 5 percet, hogy a közbenső kör kondenzátoroknak, amik elérhetik a 800V-os feszültséget, legyen idejük leadni a feszültséget a beépített feszültségmentesítők segítségével.

Vészmegállítás

A működő frekvenciaváltót a START/STOP gomb megnyomásával lehet megállítani.

Általános technikai információk

  • 230V váltó áram
  • frekvencia: 50-60 Hz
  • IP65-ös védelem
  • maximum üzemi nyomás 10 bar
  • Megfelelő pozíció: javasoljuk, hogy normál pozícióba telepítsék a készüléket (bemenő ág alul, kimenő ág felül) annak érdekében, hogy a kijelzőt könnyen eltudják olvasni, és a kezelőfelületet megfelelően lehessen használni.
