Telepítési útmutató

Tartalomjegyzék

A vízforrás bekötésének terve (nem fagyos klímaviszonyok között)

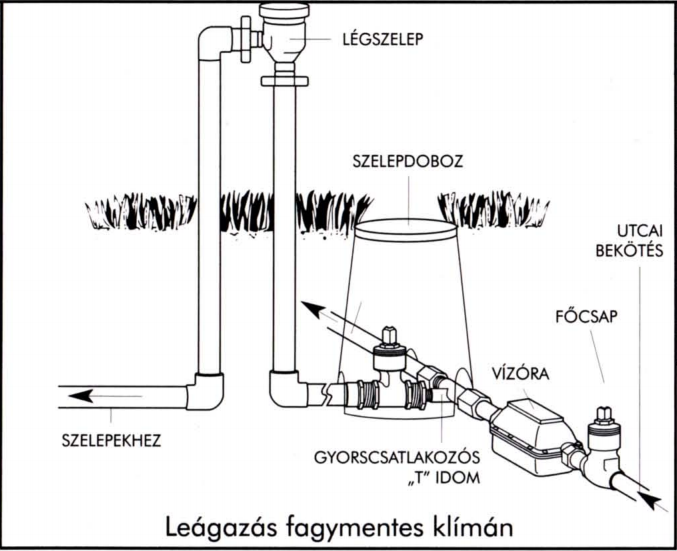

Gyorscsatlakozós T elemmel kössük az öntözőrendszert a háztartási vízforráshoz. Ha van, kutunk kapcsolódhatunk az erre épített szivattyúhoz (ekkor szivattyúkapcsoló relét kell az automatához kötni, vagy áramlásérzékelős kapcsolóval ellátni, vagy házi vízműhöz kötni). Kútvíznél fontos, hogy hálós szűrővel szűrjük a vizet közvetlenül a szivattyú után, mert a kútvízben lévő szennyeződés illetve homok a szelepeket és a szórófejeket károsíthatja. Ha túl sok homok van, a vízben használjunk homokleválasztó ciklont. Ezután illesszük be az öntözőrendszer főcsapját (lehetőleg műanyag gólyoscsapot). Kezdjük meg a csőtelepítést.

Víz visszaáramlás megelőzése

Sok építési rendelet megköveteli a visszacsapó szelep használatát, hogy a rendszer vize ne folyjon vissza a háztartási és városi vízellátó rendszerbe. Kérdezzük meg a kereskedőnket melyik az az eszköz, amely a legjobb a rendszerünkhöz, és megfelel a helyi előírásoknak. Az eszközt helyezzük a szelepelosztó és a záró szelep közé. A szükségesnél alacsonyabb kategóriájú visszafolyás gátló eszközt nem építhetünk be.



Automata vezérlő bekötésének terve

A huzalozási terv elkészítésénél először döntsük el, hol akarjuk elhelyezni a vezérlőt - a garázsban, a pincében - vagy bármely megfelelő helyen ahol 220 V-os áramforrás van.

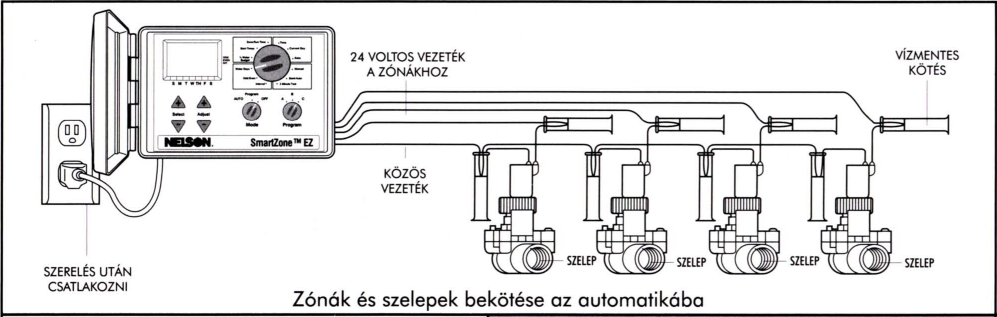

Megfelelő minőségű, és vastagságú szigeteltkábellel csatlakoztassuk a szelepeket a vezérlőhöz. Egy vezetékér kell minden szelephez, valamint egy közös vezetékér. Ha például 6 zónás rendszert kábelezünk be, 7 érből álló kábelt vásároljunk, elég hosszút ahhoz, hogy a vezérlőtől elérjen a legtávolabbi szelepig.
Az öntözőrendszerhez kis feszültség (24 V) szükséges, és sokkal biztonságosabb a használata, mint a 220 V-os áramé. A vezetéket be lehet ásni a csővel együtt. A szelephez vezető minden csatlakozásnak vízállónak kell lennie, vízálló csatlakozásokkal (3M csatlakozó). Szelepenként kettő csatlakozásra lesz szükség.
Válasszunk egy Signature automata vezérlőt a rendszerhez, amely be és ki kapcsolja a szelepeket a beprogramozott öntözési terv szerint.
Időt és pénzt takarítunk meg, ha csak azt öntözzük, amit kell, és amikor kell. Különösen hasznos ez azok számára, akik nincsenek mindig otthon, illetve olyan területeken, ahol vízkorlátozások vannak. A Signature vezérlő további előnye, hogy korlátozza a növény kiszáradását a túl vagy alul öntözés kiküszöbölésével. Olyan vezérlőt válasszunk, amelyen van annyi zónavezérlési lehetőség ahány zónaszelepünk van. Ha például nyolc szelepünk van, nyolczónás vezérlőre van szükség, de ha rendszerünket később bővíteni szeretnénk, akkor célszerű néhány zónával nagyobb vezérlőt választani. A vezérlő kiválasztásánál vegyük figyelembe, hogy kül vagy beltérre telepítjük.

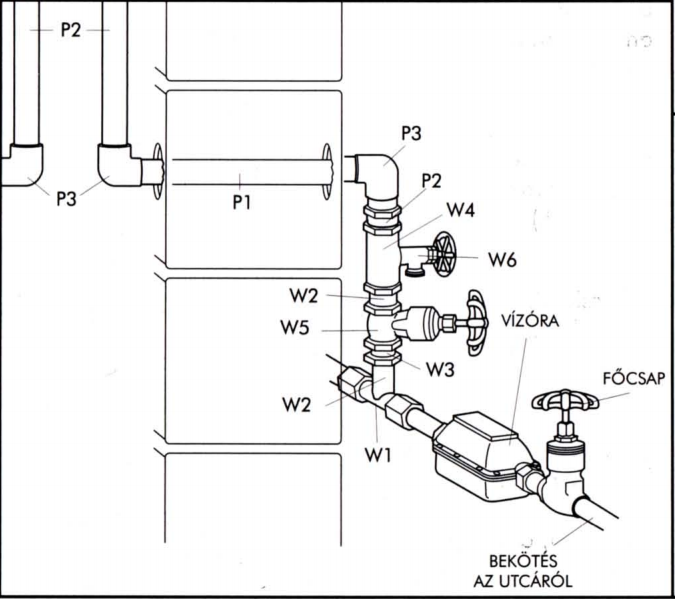

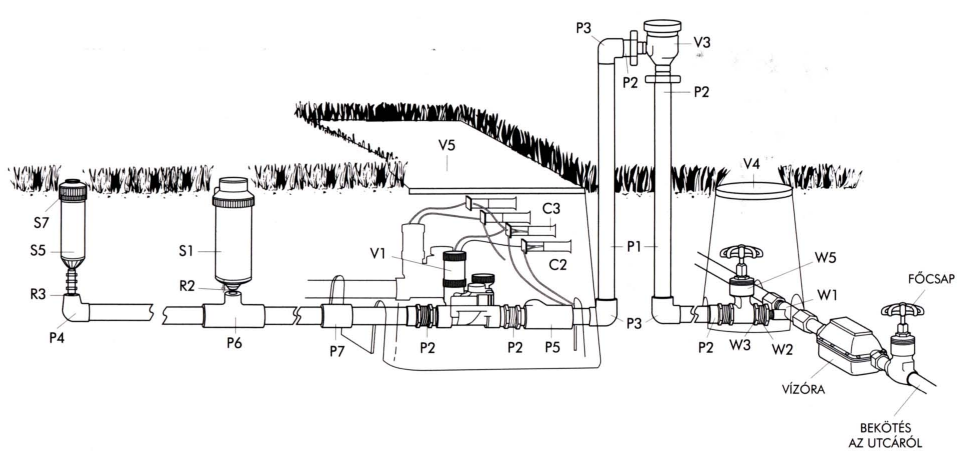

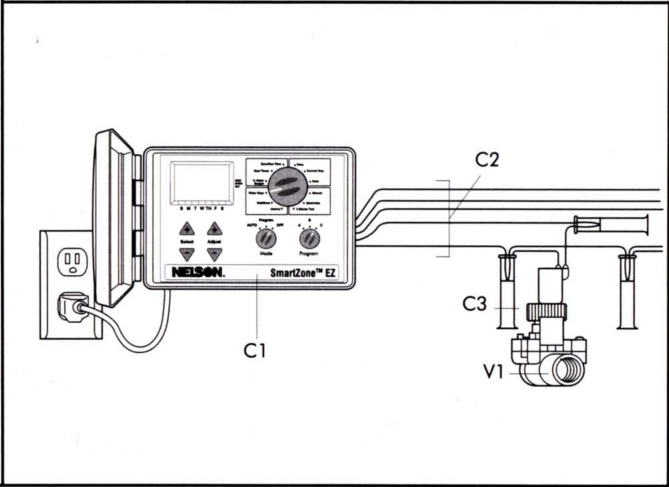

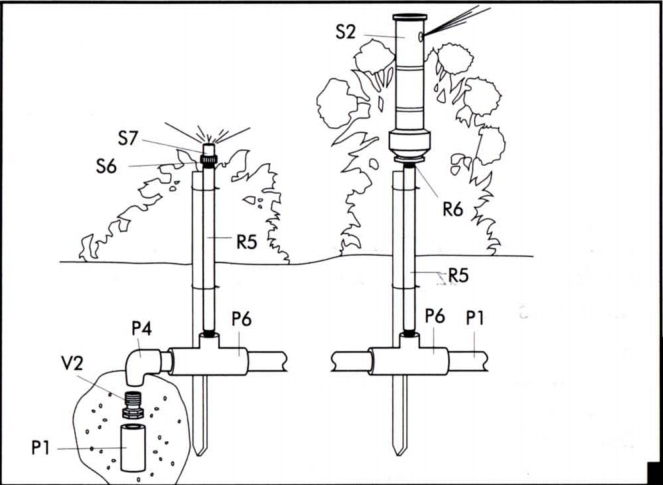

Eszköz és anyaglista

A tervrajz felhasználásával számoljuk meg a vezérlő elemeit, a szelepeket és tartozékokat, a vízforrás bekötésének eszközeit, a szórófejeket, a csöveket és szerelvényeket, valamint a szórófej csatlakozó elemeit és szerelvényeit. Használjuk a rajzokon látható kódszámokat, amikor megrendeljük a munkalapon felsorolt alkatrészeket és eszközöket. A kereskedőnkkel ellenőriztessük a szórófej tervet valamint az eszköz és anyaglistát. Vásároljuk meg a szükséges eszközöket.
